Como dimensionar cabos elétricos passo a passo (com exemplos práticos)

Como dimensionar cabos elétricos passo a passo (com exemplos práticos)

Dimensionar cabos elétricos não é só escolher a “bitola padrão” da região.
Um cabo subdimensionado pode aquecer, queimar o isolamento, desarmar disjuntores o tempo todo e até causar princípio de incêndio.
Por outro lado, superdimensionar demais aumenta o custo da obra sem necessidade.

Neste guia, você vai ver um passo a passo prático de dimensionamento de cabos, do jeito que o eletricista usa na obra de verdade, e no final vai poder conferir tudo usando a Calculadora de Cabos e Disjuntores do Portal dos Eletricistas.

Conceitos básicos antes de dimensionar cabos

Antes de escolher a bitola do cabo, é importante entender alguns conceitos simples:

• corrente do circuito
• método de instalação
• tipo de cabo
• fatores de correção
• queda de tensão

Corrente do circuito (Ib)

A corrente do circuito é a base de todo o dimensionamento.

A relação entre potência, tensão e corrente é dada por:

P = V × I

Em instalações residenciais, um exemplo comum é o chuveiro elétrico.

Exemplo:

• Chuveiro: 5.500 W
• Tensão: 220 V

Corrente aproximada:

• I = P / V
• I = 5.500 / 220
• I ≈ 25 A

Esse valor de corrente é o ponto de partida para escolher o cabo e o disjuntor.

Método de instalação

O mesmo cabo suporta correntes diferentes dependendo de como ele é instalado:

• em eletroduto embutido na parede
• em eletroduto aparente
• em eletrocalha
• ao ar livre, em bandeja, etc.

Cada método de instalação influencia na capacidade de dissipar calor.
Por isso, a NBR 5410 traz tabelas diferentes para cada situação.

Tipo de isolamento e material do condutor

Outro ponto importante é o tipo de cabo:

• condutor de cobre ou de alumínio
• isolamento em PVC, EPR, XLPE etc.

Na prática residencial, o mais comum é cabo de cobre isolado em PVC, mas em instalações maiores podem aparecer outros tipos.
Cada combinação de material e isolamento tem uma capacidade de corrente diferente.

Passo a passo para dimensionar cabos

Vamos organizar o processo em etapas claras.

Passo 1 – Definir a carga e a corrente do circuito

Primeiro, identifique a carga e calcule a corrente aproximada.

Alguns exemplos comuns:

• Chuveiro elétrico
• Ar-condicionado
• Tomadas de uso geral (TUG)
• Tomadas de uso específico (TUE)
• Iluminação

Para cargas puramente resistivas (como chuveiro, aquecedor), normalmente usamos:

I = P / V

Para motores e equipamentos com fator de potência, o cálculo pode exigir mais detalhes, mas em muitos casos o fabricante já informa a corrente nominal.

Passo 2 – Escolher o método de instalação

Defina como o cabo será instalado. Alguns exemplos:

• Circuito de iluminação em eletroduto embutido na alvenaria
• Circuito de tomadas em eletroduto aparente em garagem
• Alimentação de um quadro em eletrocalha no forro

Esse método vai determinar qual tabela de corrente admissível você deve usar como referência.

Passo 3 – Escolher a seção (bitola) pela corrente admissível

Com a corrente do circuito e o método de instalação definidos, você consulta a tabela adequada (como as da NBR 5410) e escolhe a bitola que suporta aquela corrente.

Exemplo simplificado (apenas ilustrativo, valores aproximados):

• Cabo de cobre isolado em PVC, em eletroduto embutido:

  • 2,5 mm² → ~21 A
  • 4 mm² → ~28 A
  • 6 mm² → ~36 A

Se o circuito tem corrente de 25 A, a primeira bitola que atende (neste exemplo) seria 4 mm².

📊 Tabela (exemplo ilustrativo de referência básica)

Bitola (mm²)	Corrente admissível aproximada (A)
2,5	21
4	28
6	36

Exportar

Copiar

Use sempre as tabelas oficiais e atualizadas das normas técnicas e dos fabricantes. Esta tabela é apenas um apoio didático.

Passo 4 – Aplicar fatores de correção

Depois de escolher a bitola pela corrente, é hora de verificar se precisam ser aplicados fatores de correção, como:

• Temperatura ambiente diferente da tabela (por exemplo, ambientes muito quentes)
• Agrupamento de circuitos (vários cabos no mesmo eletroduto ou bandeja)

Quanto mais quente o ambiente e quanto mais cabos agrupados, menor a corrente admissível de cada cabo.
Os fatores de correção reduzem o valor da corrente que a tabela indica.

Exemplo simples:
Se a tabela diz que um cabo suporta 28 A, mas o fator de correção é 0,8, a capacidade cai para:

• 28 A × 0,8 = 22,4 A

Se a corrente do seu circuito for maior que isso, você precisa aumentar a bitola.

Passo 5 – Verificar a queda de tensão

Mesmo que a capacidade de corrente esteja ok, o circuito ainda pode ter um problema de queda de tensão se o comprimento do cabo for grande.

A NBR 5410 recomenda limites de queda de tensão (por exemplo, somando alimentadores e circuitos terminais).
Em termos práticos, para circuitos internos, costuma-se limitar a queda em torno de alguns por cento da tensão nominal.

Quanto maior:

• o comprimento do cabo
• a corrente
• a resistência do condutor

… maior será a queda de tensão.

Em circuitos longos (sitios, galpões, bombas distantes etc.), muitas vezes é necessário aumentar a bitola do cabo para manter a queda de tensão dentro dos limites.

Exemplo prático de dimensionamento de cabo para chuveiro

Vamos montar um exemplo simplificado para fixar o passo a passo.

Dados do circuito

• Carga: chuveiro elétrico
• Potência: 5.500 W
• Tensão: 220 V
• Método de instalação: cabo de cobre em eletroduto embutido na alvenaria
• Comprimento aproximado do circuito (quadro até o chuveiro): 20 m
• Temperatura ambiente: normal (sem calor excessivo)
• Sem agrupamento significativo com muitos outros circuitos

1. Calcular a corrente do circuito

I = P / V
I = 5.500 / 220
I ≈ 25 A

2. Escolher método de instalação

Instalação em eletroduto embutido na parede → usar a tabela correspondente.

3. Escolher a bitola pela corrente

Tomando como referência valores típicos (aproximados):

• 2,5 mm² → ~21 A
• 4 mm² → ~28 A
• 6 mm² → ~36 A

A corrente é 25 A.
2,5 mm² não atende (21 A < 25 A).
4 mm² atende (28 A ≥ 25 A).

Bitola provisória: 4 mm².

4. Fatores de correção

Neste exemplo, não há alta temperatura nem grande agrupamento de circuitos, então vamos considerar sem fator de correção crítico.

Se houvesse temperatura elevada ou vários circuitos no mesmo eletroduto, seria necessário aplicar o fator de correção e possivelmente subir para 6 mm².

5. Verificar queda de tensão

Com apenas 20 m de comprimento e um cabo de 4 mm², em uma instalação residencial típica, a queda de tensão tende a ficar dentro dos limites, especialmente em 220 V.

Se o comprimento fosse muito maior (por exemplo 40, 50, 60 m), poderia ser necessário verificar a queda de tensão com mais cuidado e até aumentar a bitola para 6 mm².

⚠️ Alerta:
Este exemplo é simplificado e serve apenas para reforçar o raciocínio.
Na prática, sempre consulte as tabelas oficiais das normas e dos fabricantes e faça a verificação completa de queda de tensão.

Erros comuns ao dimensionar cabos elétricos

Muita coisa dá errado na obra por causa de dimensionamento feito “no olho”.
Alguns erros frequentes:

• Escolher a bitola pela “fama” ou “costume” da região, sem olhar a corrente do circuito
• Ignorar a forma de instalação (cabos muito agrupados em eletrodutos lotados)
• Desconsiderar o comprimento do circuito e a queda de tensão
• Não aplicar fatores de correção para temperatura e agrupamento
• Usar o mesmo cabo para vários circuitos diferentes, sobrecarregando um trecho

💡 Dica:
Sempre comece pelo cálculo da corrente, depois escolha a bitola pela tabela e só então verifique fatores de correção e queda de tensão.
Seguir essa sequência reduz muito a chance de erro.

Facilitando o dimensionamento com a Calculadora de Cabos e Disjuntores

Fazer o dimensionamento manual é importante para entender o processo e reforçar o conhecimento técnico.
Mas, no dia a dia da obra, repetir esses cálculos para vários circuitos consome tempo e aumenta a chance de erro.

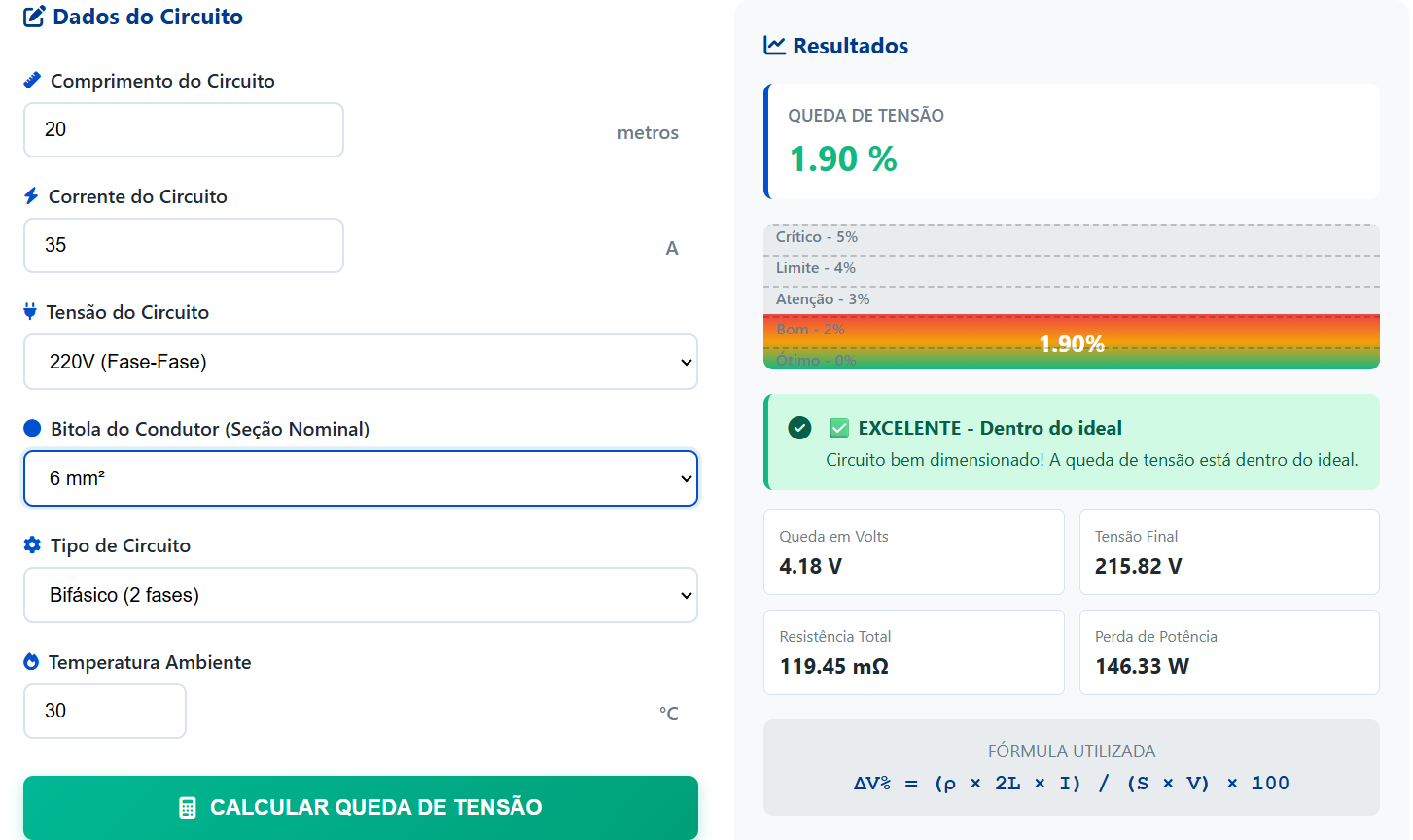

Para te ajudar, o Portal dos Eletricistas oferece uma Calculadora de Queda de Tensão gratuita.

Com ela, você pode:

• Informar a potência ou corrente da carga
• Ajustar a tensão, o método de instalação e o comprimento do circuito
• Ver sugestões de bitolas de cabos e disjuntores adequados

Assim, você usa o conhecimento deste artigo para entender o que está sendo feito, e usa a calculadora para ganhar velocidade e segurança na obra.

📉 Calculadora de Queda de Tensão

Conclusão

Dimensionar cabos elétricos corretamente é uma das etapas mais importantes de qualquer instalação.
Quando você considera corrente, método de instalação, fatores de correção e queda de tensão, consegue entregar um serviço mais seguro, econômico e profissional.

Use este passo a passo como referência, consulte sempre as normas técnicas vigentes e, para agilizar o seu dia a dia, aproveite a Calculadora de Cabos e Disjuntores do Portal dos Eletricistas para conferir seus dimensionamentos em poucos segundos.
