Projeto elétrico residencial: por onde começar?

Um projeto elétrico residencial bem elaborado não consiste simplesmente em escolher a bitola dos cabos e o disjuntor de cada circuito.

Antes de chegar a esses componentes, é necessário entender como a residência será utilizada, quais equipamentos serão instalados, quais cargas existirão, como os circuitos serão divididos e quais condições influenciam o dimensionamento da instalação.

Um bom projeto ajuda a:

·       aumentar a segurança dos moradores;

·       reduzir riscos de choques elétricos;

·       evitar sobrecargas;

·       diminuir problemas causados por instalações inadequadas;

·       facilitar a manutenção;

·       organizar o quadro de distribuição;

·       reduzir desperdícios de materiais;

·       prever futuras ampliações;

·       documentar a instalação elétrica.

Neste guia, você verá as principais etapas para elaborar um projeto elétrico residencial, desde o levantamento inicial até a documentação e inspeção da instalação.

Atenção: este conteúdo possui finalidade educativa. Um projeto elétrico real deve considerar as características específicas da edificação, as normas técnicas aplicáveis, as exigências da concessionária e a responsabilidade do profissional legalmente habilitado para o serviço.

NBR 5410: qual norma deve ser considerada?

A ABNT NBR 5410 — Instalações elétricas de baixa tensão é a principal referência técnica brasileira para instalações elétricas de baixa tensão.

A norma estabelece requisitos relacionados à segurança das pessoas e animais, ao funcionamento adequado das instalações e à conservação dos bens. A versão publicada em 2004 possui versão corrigida em 2008 e continua sendo utilizada como referência técnica.

Existe, entretanto, um ponto importante para quem está lendo este artigo em 2026: a NBR 5410 está passando por processo de revisão. O CRT-SP registra que o processo de revisão está em andamento. Portanto, profissionais devem acompanhar as publicações oficiais da ABNT e verificar a edição vigente no momento da elaboração de um projeto.

Atualização: este artigo deve ser considerado um material educativo e atualizado periodicamente conforme houver alterações oficiais nas normas técnicas.

O que é um projeto elétrico residencial?

O projeto elétrico residencial é o conjunto de informações técnicas utilizado para definir como a energia elétrica será distribuída e protegida dentro de uma residência.

Dependendo do nível de detalhamento, ele pode apresentar:

·       pontos de iluminação;

·       interruptores;

·       tomadas de uso geral;

·       tomadas para equipamentos específicos;

·       quadro de distribuição;

·       divisão dos circuitos;

·       dimensionamento dos condutores;

·       dispositivos de proteção;

·       sistema de aterramento;

·       condutor de proteção;

·       eletrodutos;

·       diagrama unifilar;

·       quadro de cargas;

·       identificação dos circuitos;

·       informações do padrão de entrada;

·       cargas previstas;

·       caminhos das linhas elétricas.

Um projeto bem elaborado também deve considerar necessidades futuras.

Por exemplo:

·       ar-condicionado;

·       forno elétrico;

·       aquecedor;

·       bomba;

·       portão eletrônico;

·       sistema fotovoltaico;

·       automação residencial;

·       carregador de veículo elétrico;

·       novos equipamentos de cozinha.

Planejar essas possibilidades durante a construção pode evitar reformas posteriormente.



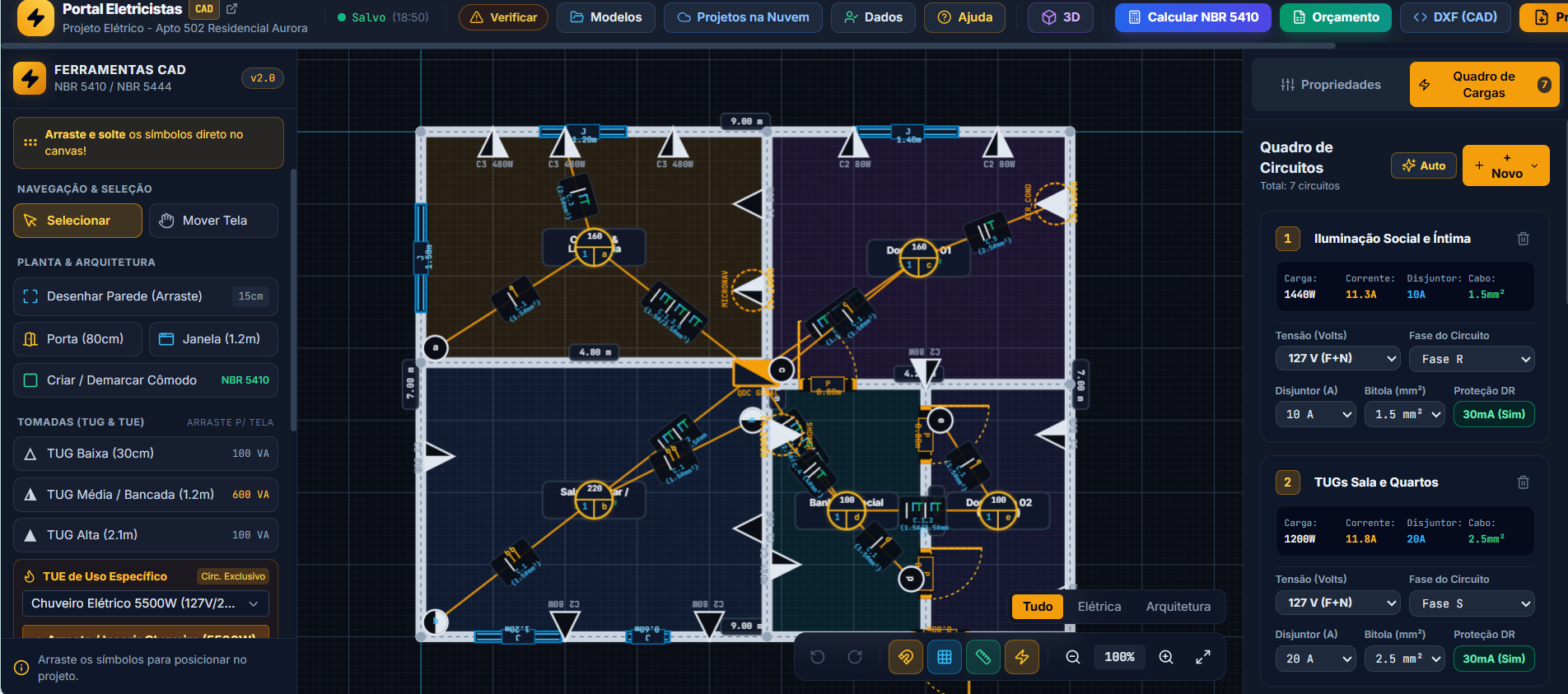

Desenho: Portal Dos Eletricistas

Projeto elétrico não é apenas escolher fios e disjuntores

Esse é um dos principais conceitos que o eletricista precisa entender.

É comum encontrar instalações nas quais alguém escolheu:

“fio de determinada bitola e disjuntor de determinada corrente”.

Mas o dimensionamento não funciona dessa maneira.

A escolha dos componentes depende de vários fatores.

Entre eles:

·       potência da carga;

·       tensão;

·       corrente de projeto;

·       método de instalação;

·       capacidade de condução de corrente;

·       temperatura;

·       agrupamento de condutores;

·       comprimento do circuito;

·       queda de tensão;

·       características da carga;

·       proteção contra sobrecorrente;

·       condições de curto-circuito;

·       características do sistema de alimentação.

Por isso, uma tabela simples do tipo:

“cabo X = disjuntor Y”

não substitui um dimensionamento.

Passo a passo para elaborar um projeto elétrico residencial

1. Conheça a residência

Antes de calcular qualquer circuito, é necessário conhecer a edificação.

Comece analisando:

·       planta baixa;

·       dimensões dos ambientes;

·       paredes;

·       portas;

·       janelas;

·       áreas molhadas;

·       garagem;

·       áreas externas;

·       posição do padrão de entrada;

·       posição do quadro;

·       possíveis caminhos dos eletrodutos;

·       distância entre o quadro e os pontos de utilização.

Também é importante saber se a instalação será:

·       nova;

·       reforma;

·       ampliação;

·       adequação de instalação existente.

Em uma instalação antiga, o levantamento deve ser ainda mais cuidadoso.

Podem existir problemas como:

·       cabos deteriorados;

·       ausência de condutor de proteção;

·       emendas inadequadas;

·       circuitos sobrecarregados;

·       quadro antigo;

·       conexões aquecidas;

·       falta de identificação;

·       proteção inadequada;

·       alterações realizadas sem documentação.

2. Faça o levantamento dos equipamentos

Depois de conhecer a residência, faça uma lista dos equipamentos existentes e previstos.

Exemplo:

Equipamento	Potência	Tensão	Observação
Chuveiro	Conforme fabricante	127/220 V	Avaliar circuito específico
Forno elétrico	Conforme fabricante	Conforme modelo	Avaliar carga
Micro-ondas	Conforme fabricante	Conforme modelo	Cozinha
Geladeira	Conforme fabricante	Conforme modelo	Cozinha
Máquina de lavar	Conforme fabricante	Conforme modelo	Área de serviço
Ar-condicionado	Conforme fabricante	Conforme modelo	Circuito específico
Bomba	Conforme fabricante	Conforme modelo	Avaliar partida
Portão eletrônico	Conforme fabricante	Conforme modelo	Área externa

Nunca utilize valores aproximados como se fossem os valores definitivos do projeto.

Sempre que possível, confira:

·       etiqueta do equipamento;

·       manual;

·       placa de identificação;

·       catálogo do fabricante;

·       potência nominal;

·       tensão;

·       corrente;

·       características especiais de alimentação.

3. Defina os pontos de utilização

Agora é hora de determinar onde estarão os pontos elétricos.

O projeto pode contemplar:

Iluminação

·       luminárias;

·       pontos de teto;

·       arandelas;

·       iluminação externa;

·       iluminação auxiliar.

Comandos

·       interruptores simples;

·       interruptores paralelos;

·       interruptores intermediários;

·       comandos especiais;

·       automação.

Tomadas

·       tomadas de uso geral;

·       tomadas próximas a equipamentos;

·       tomadas de bancada;

·       tomadas externas;

·       tomadas para equipamentos específicos.

Equipamentos

·       chuveiro;

·       forno;

·       ar-condicionado;

·       bomba;

·       portão;

·       aquecedor;

·       máquina de lavar;

·       secadora.

A posição das tomadas deve considerar o uso real do ambiente.

Uma residência com poucas tomadas tende a estimular o uso excessivo de:

·       extensões;

·       adaptadores;

·       benjamins;

·       réguas;

·       tomadas múltiplas.

Por isso, prever corretamente os pontos durante o projeto é muito melhor do que tentar corrigir a instalação depois de pronta.

4. Planeje os pontos por ambiente

Sala

Considere, conforme a necessidade:

·       iluminação principal;

·       iluminação auxiliar;

·       televisão;

·       roteador;

·       carregadores;

·       computador;

·       ventilador;

·       ar-condicionado;

·       equipamentos de áudio e vídeo.

Quartos

Podem ser previstos:

·       iluminação;

·       tomadas próximas à cama;

·       televisão;

·       computador;

·       ventilador;

·       ar-condicionado;

·       persianas automatizadas;

·       equipamentos eletrônicos.

Cozinha

É um dos ambientes que normalmente concentra maior quantidade de cargas.

Podem existir:

·       geladeira;

·       micro-ondas;

·       forno;

·       cooktop;

·       coifa;

·       lava-louças;

·       purificador;

·       cafeteira;

·       liquidificador;

·       tomadas de bancada.

Equipamentos de maior potência devem ser avaliados individualmente.

Banheiro

Podem existir:

·       iluminação;

·       tomada prevista para o ambiente;

·       chuveiro;

·       exaustor;

·       espelho iluminado;

·       aquecedor.

A presença de água exige atenção especial às condições de instalação e às áreas com restrições específicas.

Área de serviço

Considere:

·       máquina de lavar;

·       secadora;

·       ferro de passar;

·       aquecedor;

·       bomba;

·       iluminação;

·       tomadas de apoio.

5. Levante as cargas elétricas

Depois de identificar os equipamentos e pontos de utilização, é necessário determinar as cargas.

Podemos separar, de maneira didática, as cargas em:

Iluminação

Cargas relacionadas aos pontos de iluminação.

Tomadas de uso geral

Destinadas à ligação de equipamentos de utilização geral.

Tomadas para equipamentos específicos

Utilizadas quando o equipamento possui características próprias de potência ou alimentação.

Cargas de maior potência

Como:

·       chuveiros;

·       fornos;

·       aquecedores;

·       aparelhos de ar-condicionado;

·       bombas;

·       equipamentos específicos.

O levantamento das cargas é fundamental porque será utilizado nas etapas seguintes.

6. Potência instalada e demanda

A potência instalada representa o conjunto das cargas consideradas na instalação.

Porém, isso não significa necessariamente que todos os equipamentos funcionarão ao mesmo tempo em sua potência máxima.

Por isso, em determinadas situações, é necessário considerar a demanda provável.

A análise da demanda pode influenciar:

·       alimentação da residência;

·       padrão de entrada;

·       alimentador;

·       quadro;

·       capacidade dos dispositivos;

·       possibilidade de aumento de carga.

É importante não confundir:

potência instalada ≠ necessariamente potência simultânea utilizada.

7. Divida a instalação em circuitos

Uma instalação residencial não deve ser tratada como um único circuito.

A divisão em circuitos permite:

·       melhorar a organização;

·       facilitar a manutenção;

·       localizar defeitos;

·       reduzir a concentração de cargas;

·       possibilitar desligamentos parciais;

·       melhorar a coordenação das proteções.

Uma residência pode possuir, por exemplo:

1.       circuito de iluminação;

2.       circuito de tomadas sociais;

3.       circuito de tomadas da cozinha;

4.       circuito da área de serviço;

5.       circuito do chuveiro;

6.       circuito do forno;

7.       circuito do ar-condicionado;

8.       circuito de área externa;

9.       circuito de bomba;

10.  outros circuitos específicos.

Importante

Essa divisão é apenas um exemplo didático.

Não significa que toda residência deve possuir exatamente esses circuitos.

O número e a divisão dependem do levantamento das cargas e do dimensionamento completo.

8. Por que separar iluminação e tomadas?

A separação permite que uma falha em determinado circuito não necessariamente deixe toda a residência sem iluminação.

Além disso, facilita:

·       manutenção;

·       identificação de defeitos;

·       organização do quadro;

·       distribuição das cargas.

Também é importante avaliar a divisão das tomadas entre ambientes e cargas diferentes.

Uma cozinha com diversos equipamentos, por exemplo, não deve ser tratada da mesma maneira que um quarto com poucas cargas.

9. Calcule a corrente elétrica

Uma das primeiras relações utilizadas para cargas elétricas é:

I = P ÷ V

Onde:

·       I = corrente elétrica em ampères (A);

·       P = potência em watts (W);

·       V = tensão em volts (V).

Exemplo: chuveiro de 5.500 W em 220 V

I = 5.500 ÷ 220

I = 25 A

Portanto, a corrente calculada é de aproximadamente 25 A.

Mas atenção:

25 A não significa automaticamente que o circuito deverá utilizar determinado cabo ou determinado disjuntor.

Essa corrente é uma informação inicial.

Ainda será necessário avaliar:

·       método de instalação;

·       capacidade de condução;

·       fatores de correção;

·       queda de tensão;

·       características do condutor;

·       proteção;

·       condições do circuito.

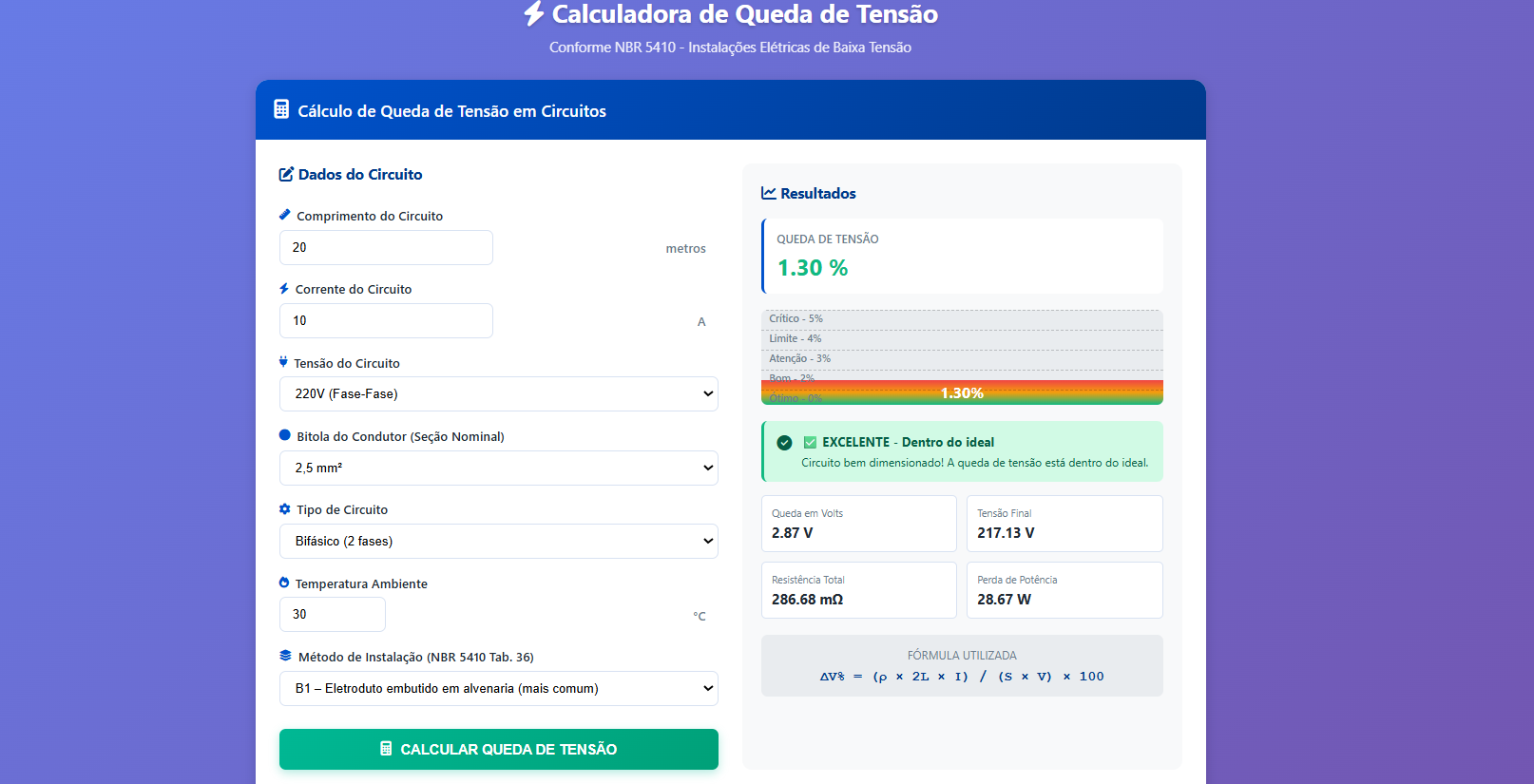

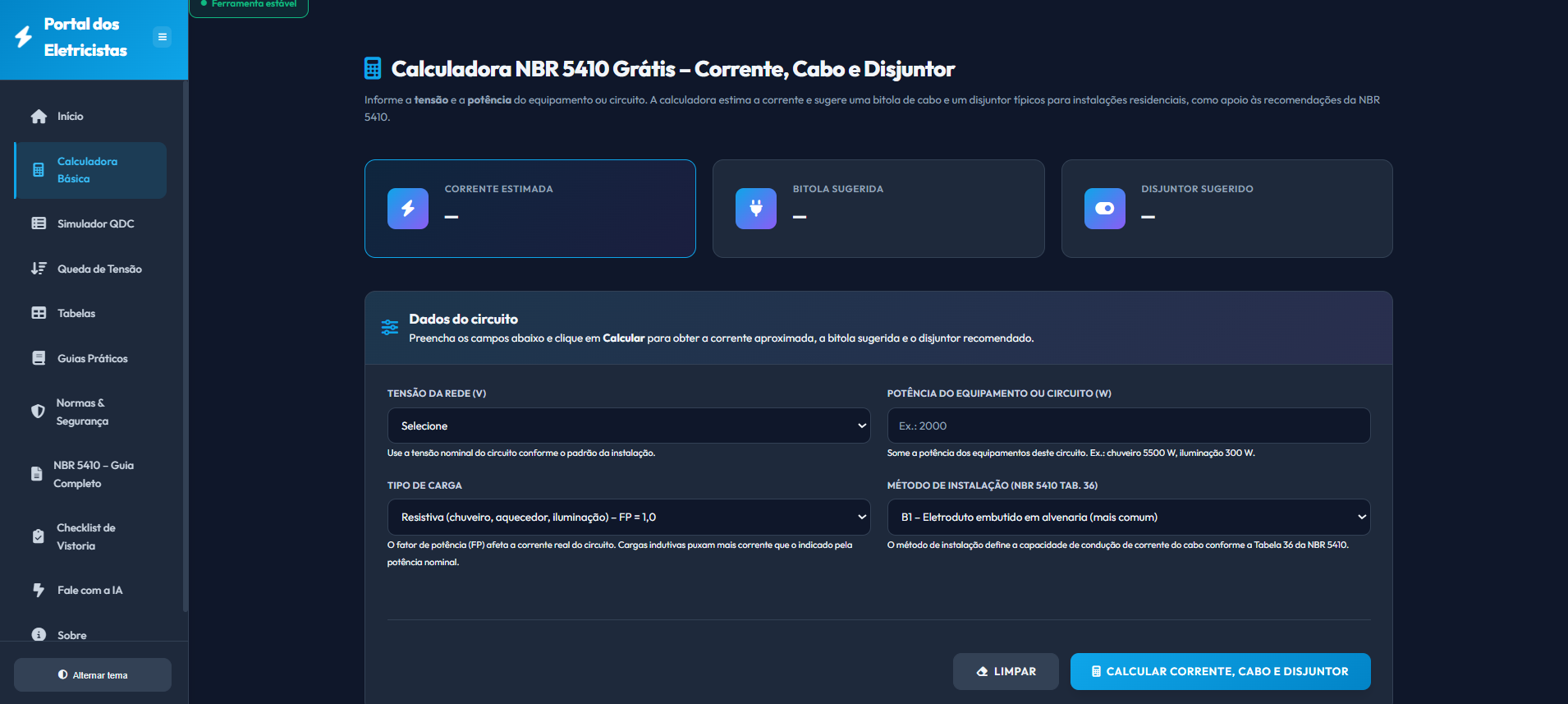

Use nossa calculadora.

10. Compare a corrente em 127 V e 220 V

Considere uma carga de 2.200 W.

Em 220 V:

I = 2.200 ÷ 220

I = 10 A

Em 127 V:

I = 2.200 ÷ 127

I ≈ 17,32 A

Isso demonstra uma característica importante:

Para uma mesma potência, a corrente tende a ser maior quando a tensão é menor.

Por isso, tensão e potência são informações fundamentais no dimensionamento.

11. Dimensionamento dos condutores

A escolha da seção do condutor é uma das etapas mais importantes.

Não basta calcular a corrente e procurar uma bitola em uma tabela.

É necessário avaliar o conjunto de condições da instalação.

Entre os fatores estão:

·       corrente de projeto;

·       capacidade de condução de corrente;

·       método de instalação;

·       quantidade de condutores agrupados;

·       temperatura;

·       tipo de isolação;

·       comprimento;

·       queda de tensão;

·       condições de curto-circuito;

·       proteção contra sobrecarga.

Uma regra fundamental

O condutor precisa estar adequadamente protegido contra sobrecorrentes.

Um dos erros mais perigosos é aumentar a corrente nominal do disjuntor apenas porque ele está desarmando.

Se um circuito está desarmando, primeiro investigue a causa.

Pode existir:

·       sobrecarga;

·       curto-circuito;

·       equipamento defeituoso;

·       mau contato;

·       cabo inadequado;

·       conexão aquecida;

·       problema no próprio dispositivo;

·       erro de dimensionamento.

12. Queda de tensão

A queda de tensão acontece ao longo dos condutores devido à resistência e às características do circuito.

Ela pode aumentar quando temos:

·       circuitos longos;

·       correntes elevadas;

·       condutores inadequados;

·       seção insuficiente;

·       determinadas condições de instalação.

Uma queda de tensão excessiva pode provocar:

·       funcionamento inadequado de equipamentos;

·       dificuldades na partida de motores;

·       aquecimento;

·       redução do desempenho;

·       problemas em equipamentos eletrônicos.

Por isso, um circuito pode ter uma corrente aparentemente compatível e ainda precisar de uma seção maior devido à distância e à queda de tensão.



Calculadora de queda de tensão.

13. Método de instalação importa

Esse é um ponto que muitas explicações simplificadas ignoram.

O mesmo condutor pode apresentar diferentes condições de capacidade de condução dependendo de como está instalado.

Por exemplo, existe diferença entre situações como:

·       condutores em eletroduto;

·       cabos agrupados;

·       instalação aparente;

·       instalação embutida;

·       diferentes condições térmicas.

Por isso, o profissional deve identificar o método de instalação antes de determinar a capacidade de condução do circuito.

14. Escolha dos disjuntores

O disjuntor tem como função proteger o circuito contra condições de sobrecorrente, incluindo situações de sobrecarga e curto-circuito.

A escolha deve considerar:

·       corrente de projeto;

·       capacidade do condutor;

·       características da carga;

·       tensão;

·       capacidade de interrupção;

·       curva de disparo, quando aplicável;

·       coordenação com outros dispositivos.

Nunca aumente o disjuntor sem investigar

Se um disjuntor de determinado circuito está desarmando repetidamente, trocar por outro de maior corrente pode ser uma decisão perigosa.

Primeiro descubra:

Por que o disjuntor está desarmando?

Essa pergunta é muito mais importante do que simplesmente escolher um disjuntor maior.

15. O disjuntor protege o cabo

Uma forma simples de compreender a relação é:

carga → condutor → proteção

A proteção deve ser compatível com o circuito.

Um condutor inadequadamente protegido pode aquecer em uma situação de sobrecorrente antes que o dispositivo atue corretamente.

Isso pode resultar em:

·       deterioração da isolação;

·       aquecimento;

·       danos;

·       risco de incêndio.

Por isso, não dimensione o disjuntor isoladamente.

16. Dimensionamento do alimentador

O alimentador é responsável por levar energia entre pontos importantes da instalação, como o padrão de entrada e o quadro de distribuição, conforme a configuração da residência.

Seu dimensionamento deve considerar:

·       carga;

·       demanda;

·       tensão;

·       distância;

·       queda de tensão;

·       capacidade de condução;

·       método de instalação;

·       proteção;

·       características do fornecimento;

·       exigências da concessionária.

Não se deve escolher o alimentador simplesmente pela soma das potências sem avaliar o restante do sistema.

17. Quadro de distribuição

O quadro de distribuição concentra os dispositivos de proteção e distribuição dos circuitos.

Um quadro bem planejado pode conter:

·       dispositivo geral;

·       disjuntores dos circuitos;

·       DR;

·       DPS;

·       barramento de neutro;

·       barramento de proteção;

·       identificação;

·       espaço para futuras ampliações.

Evite deixar o quadro lotado

Se o quadro já estiver completamente ocupado no momento da construção, qualquer ampliação futura poderá exigir substituição do quadro.

Uma pequena reserva de espaço pode facilitar:

·       instalação de novo circuito;

·       automação;

·       ar-condicionado;

·       sistema fotovoltaico;

·       carregador de veículo elétrico;

·       novos equipamentos.

18. Aterramento elétrico

O aterramento é parte fundamental da segurança da instalação.

O sistema deve ser projetado considerando o esquema de aterramento adotado e as características da instalação.

O condutor de proteção tem papel importante na proteção contra choques elétricos e na condução de correntes de falha, permitindo a atuação adequada das proteções quando aplicável.

O aterramento também está relacionado à instalação correta de dispositivos de proteção contra surtos e à equipotencialização.

19. Neutro não é terra

Esse é um dos erros mais importantes que precisa ser evitado.

Neutro

É um condutor associado ao funcionamento do circuito e pode conduzir corrente em condições normais.

Condutor de proteção

Tem função de proteção e está associado às massas e partes condutivas que precisam ser protegidas.

Portanto:

Não utilize o neutro como substituto do condutor de proteção.

Ligações inadequadas entre neutro e proteção podem criar condições perigosas e comprometer o funcionamento dos dispositivos diferenciais.

20. Equipotencialização

A equipotencialização é uma medida importante de proteção.

De maneira simplificada, ela busca reduzir diferenças de potencial entre partes condutivas que possam ser acessíveis simultaneamente.

Ela pode envolver diferentes elementos metálicos da instalação, conforme as características do projeto.

Em ambientes onde existe maior possibilidade de contato com água ou partes condutivas, esse cuidado merece atenção especial.

21. DR: proteção contra correntes de fuga

O DR — dispositivo diferencial-residual monitora a diferença entre as correntes que circulam pelos condutores associados ao circuito.

Quando existe uma corrente de fuga que produz desequilíbrio suficiente para atingir a característica de atuação do dispositivo, ele pode interromper o circuito.

O DR é uma importante medida de proteção contra choques elétricos em situações previstas pelas normas.

Sua aplicação deve considerar:

·       circuito;

·       esquema de aterramento;

·       ambiente;

·       corrente nominal;

·       sensibilidade;

·       número de polos;

·       compatibilidade com a instalação.

DR não substitui o disjuntor

Esse é um ponto importante.

O DR e o disjuntor possuem funções diferentes.

De forma simplificada:

Disjuntor: proteção contra sobrecorrentes.

DR: proteção associada a correntes diferenciais/residuais.

Eles podem atuar de maneira complementar.

Teste do DR

O botão de teste deve ser utilizado conforme as orientações do fabricante.

Se o dispositivo não atuar corretamente durante o teste, a instalação deve ser avaliada por profissional qualificado.

22. DPS: proteção contra surtos

O DPS — Dispositivo de Proteção contra Surtos é utilizado para auxiliar na proteção da instalação contra sobretensões transitórias.

Surtos podem estar relacionados, entre outras causas, a:

·       descargas atmosféricas;

·       manobras na rede;

·       eventos de comutação;

·       perturbações no sistema elétrico.

A especificação do DPS deve considerar as características da instalação.

Entre os aspectos que podem influenciar sua seleção estão:

·       sistema de alimentação;

·       esquema de aterramento;

·       características da edificação;

·       exposição a surtos;

·       coordenação com outros dispositivos;

·       orientação do fabricante.

DPS não substitui aterramento

Um DPS corretamente instalado depende de uma instalação compatível e de caminhos adequados para a corrente de surto.

Portanto:

DPS e aterramento são partes diferentes de uma estratégia de proteção e não devem ser tratados como substitutos um do outro.

23. Banheiros e áreas molhadas

Banheiros exigem atenção especial.

A presença de:

·       água;

·       pessoas descalças;

·       superfícies metálicas;

·       chuveiros;

·       equipamentos elétricos

aumenta a necessidade de cuidados no projeto.

É necessário considerar as áreas ou volumes previstos para instalações elétricas em locais contendo banheira ou chuveiro, além da localização dos equipamentos e medidas de proteção aplicáveis.

Também devem ser avaliados:

·       tomadas;

·       iluminação;

·       chuveiro;

·       equipotencialização;

·       proteção diferencial;

·       grau de proteção dos componentes;

·       aterramento.

Não improvise instalações elétricas em áreas molhadas.

24. Eletrodutos e caminhos dos circuitos

O projeto deve definir caminhos coerentes para os eletrodutos.

Boas práticas incluem:

·       evitar curvas desnecessárias;

·       reduzir trajetos excessivamente longos;

·       manter circuitos organizados;

·       respeitar a ocupação dos eletrodutos;

·       facilitar a passagem dos condutores;

·       permitir manutenção;

·       evitar emendas dentro de eletrodutos;

·       manter caixas acessíveis.

Também é necessário tomar cuidado com a estrutura da edificação.

Não execute rasgos ou perfurações em elementos estruturais sem avaliação técnica adequada.

25. Identificação dos condutores

A identificação correta facilita:

·       instalação;

·       manutenção;

·       inspeção;

·       diagnóstico;

·       segurança.

Os condutores devem ser identificados de acordo com sua função e com os critérios aplicáveis.

É importante diferenciar corretamente:

·       fase;

·       neutro;

·       condutor de proteção;

·       retorno;

·       condutores de circuitos específicos.

Uma instalação com identificação inadequada pode gerar erros durante futuras manutenções.

26. Diagrama unifilar

O diagrama unifilar representa de forma simplificada a distribuição elétrica.

Ele pode apresentar:

·       entrada;

·       proteção geral;

·       quadro;

·       circuitos;

·       condutores;

·       disjuntores;

·       DR;

·       DPS;

·       barramentos;

·       aterramento;

·       cargas específicas.

O diagrama é extremamente útil para:

·       execução;

·       manutenção;

·       inspeção;

·       diagnóstico;

·       futuras ampliações;

·       documentação.

Uma instalação sem documentação pode se tornar muito mais difícil de modificar anos depois.

27. Quadro de cargas

O quadro de cargas organiza as informações dos circuitos.

Um modelo simplificado pode conter:

Circuito	Descrição	Tensão	Potência	Corrente	Condutor	Proteção
C1	Iluminação	Conforme projeto	Calculada	Calculada	Dimensionado	Compatível
C2	Tomadas sociais	Conforme projeto	Calculada	Calculada	Dimensionado	Compatível
C3	Cozinha	Conforme projeto	Calculada	Calculada	Dimensionado	Compatível
C4	Chuveiro	Conforme aparelho	Calculada	Calculada	Dimensionado	Compatível
C5	Forno	Conforme aparelho	Calculada	Calculada	Dimensionado	Compatível
C6	Ar-condicionado	Conforme aparelho	Calculada	Calculada	Dimensionado	Compatível

Essa tabela é apenas um modelo de organização.

Os valores reais devem ser calculados para cada projeto.

28. Exemplo didático de uma residência

Para entender o processo, imagine uma residência contendo:

·       sala;

·       dois quartos;

·       cozinha;

·       banheiro;

·       área de serviço;

·       chuveiro de 5.500 W;

·       forno elétrico;

·       máquina de lavar;

·       ar-condicionado;

·       portão eletrônico.

Uma possível organização inicial poderia ser:

Circuito	Aplicação
C1	Iluminação
C2	Tomadas sala/quartos
C3	Tomadas cozinha
C4	Área de serviço
C5	Chuveiro
C6	Forno
C7	Ar-condicionado
C8	Área externa/portão

Novamente:

Essa divisão é apenas um exemplo didático e não deve ser copiada automaticamente para uma instalação real.

O projeto definitivo depende do levantamento das cargas e do dimensionamento.

29. Exemplo de cálculo do chuveiro

Vamos utilizar o chuveiro apenas para demonstrar o raciocínio.

Dados

Potência: 5.500 W

Tensão: 220 V

Cálculo

I = P ÷ V

I = 5.500 ÷ 220

I = 25 A

A corrente de projeto calculada é de aproximadamente:

25 A

A partir daqui começa o dimensionamento propriamente dito.

É necessário verificar:

1.       método de instalação;

2.       capacidade de condução do condutor;

3.       temperatura;

4.       agrupamento;

5.       queda de tensão;

6.       seção adequada;

7.       proteção;

8.       características do equipamento;

9.       condições do circuito.

Portanto, não é correto concluir apenas pelo cálculo que determinado cabo e determinado disjuntor devem ser utilizados.

Esse é um dos conceitos mais importantes de todo o projeto.

30. Erros comuns em projetos elétricos residenciais

1. Usar a mesma bitola em toda a residência

Cada circuito possui características próprias.

A seção deve ser dimensionada conforme as condições reais.

2. Escolher o disjuntor apenas pela potência

O disjuntor não deve ser escolhido isoladamente.

É necessário considerar o circuito e o condutor que será protegido.

3. Aumentar o disjuntor porque ele desarma

Essa é uma prática perigosa.

Primeiro descubra a causa da atuação.

4. Utilizar o neutro como terra

Neutro e proteção possuem funções diferentes.

5. Ignorar queda de tensão

Circuitos longos podem exigir análise adicional.

6. Sobrecarregar tomadas

Muitos equipamentos em um mesmo ponto podem causar aquecimento e sobrecarga.

7. Usar extensões permanentemente

Extensão não deve ser utilizada como substituição de uma instalação corretamente dimensionada.

8. Não identificar o quadro

Todo circuito deve ser facilmente identificável.

9. Não prever futuras ampliações

Um pequeno espaço disponível no quadro pode evitar problemas no futuro.

10. Não documentar a instalação

Uma instalação sem diagrama ou identificação pode se tornar difícil de manter.

31. Projeto elétrico para reforma

Em reformas, não basta simplesmente aproveitar a instalação existente.

É necessário verificar:

·       estado dos condutores;

·       quadro;

·       conexões;

·       aterramento;

·       proteção;

·       circuitos;

·       capacidade instalada;

·       alterações realizadas anteriormente.

Uma residência antiga pode ter sido projetada para uma demanda muito menor.

Imagine uma casa antiga que originalmente possuía apenas:

·       televisão;

·       geladeira;

·       iluminação;

·       poucos aparelhos.

Anos depois, foram adicionados:

·       três aparelhos de ar-condicionado;

·       forno elétrico;

·       micro-ondas;

·       chuveiro de alta potência;

·       máquina de lavar;

·       secadora;

·       diversos equipamentos eletrônicos.

Nesse caso, simplesmente adicionar tomadas não resolve o problema.

É necessário reavaliar a instalação.

32. Como saber se a instalação precisa ser modernizada?

Alguns sinais merecem atenção:

·       disjuntores desarmando constantemente;

·       tomadas aquecendo;

·       cheiro de plástico queimado;

·       interruptores quentes;

·       fios ressecados;

·       tomadas escurecidas;

·       choques ao tocar equipamentos;

·       quedas de tensão;

·       quadro muito antigo;

·       ausência de condutor de proteção;

·       emendas improvisadas;

·       uso excessivo de extensões.

Quando esses sinais aparecem, a instalação deve ser investigada.

33. Inspeção depois da instalação

Depois da execução, não basta ligar o disjuntor geral e verificar se as lâmpadas acendem.

A instalação deve ser inspecionada e, quando aplicável, submetida aos ensaios e verificações adequados.

Podem ser avaliados:

·       conexões;

·       identificação;

·       continuidade do condutor de proteção;

·       isolamento;

·       polaridade;

·       tensão;

·       atuação das proteções;

·       funcionamento do DR;

·       condições do quadro;

·       aterramento;

·       correspondência entre projeto e instalação.

Os testes devem utilizar instrumentos apropriados e procedimentos técnicos adequados.

34. Projeto elétrico x instalação elétrica

É importante entender a diferença.

Projeto

É o planejamento técnico.

Define:

·       cargas;

·       circuitos;

·       pontos;

·       condutores;

·       proteção;

·       quadro;

·       caminhos;

·       documentação.



Façaa seu projeto aqui.

Instalação

É a execução física do que foi planejado.

Envolve:

·       eletrodutos;

·       caixas;

·       cabos;

·       tomadas;

·       interruptores;

·       quadro;

·       dispositivos;

·       conexões.

Uma boa instalação começa com um bom planejamento.

35. O que deve existir em um projeto elétrico residencial?

Dependendo do porte e das características da obra, o conjunto de documentação pode incluir:

·       planta elétrica;

·       pontos de iluminação;

·       pontos de tomadas;

·       circuitos;

·       quadro de cargas;

·       diagrama unifilar;

·       dimensionamento;

·       especificação de materiais;

·       detalhes do quadro;

·       informações do aterramento;

·       identificação dos circuitos;

·       informações do padrão de entrada;

·       documentação de responsabilidade técnica, quando aplicável.

36. Checklist do projeto elétrico residencial

Antes de considerar o projeto concluído, confira:

☐        Planta da residência analisada

☐        Pontos de iluminação definidos

☐        Interruptores definidos

☐        Tomadas definidas

☐        Equipamentos específicos identificados

☐        Potências levantadas

☐        Tensão de alimentação identificada

☐        Cargas organizadas

☐        Circuitos divididos

☐        Correntes calculadas

☐        Condutores dimensionados

☐        Método de instalação considerado

☐        Agrupamento considerado

☐        Temperatura considerada quando aplicável

☐        Queda de tensão verificada

☐        Disjuntores dimensionados

☐        Capacidade de interrupção verificada

☐        Alimentador dimensionado

☐        Quadro dimensionado

☐        DR analisado

☐        DPS analisado

☐        Aterramento previsto

☐        Condutor de proteção previsto

☐        Equipotencialização analisada

☐        Áreas molhadas verificadas

☐        Eletrodutos planejados

☐        Condutores identificados

☐        Diagrama unifilar elaborado

☐        Quadro de cargas elaborado

☐        Espaço para futuras ampliações avaliado

☐        Exigências da concessionária verificadas

☐        Inspeções e ensaios planejados

Cheklist

37. Perguntas frequentes sobre projeto elétrico residencial

Qual é a função da NBR 5410?

A NBR 5410 estabelece requisitos técnicos para instalações elétricas de baixa tensão, com foco na segurança das pessoas e animais, no funcionamento adequado da instalação e na conservação dos bens.

Toda residência precisa de projeto elétrico?

A necessidade de documentação formal depende das características da obra, legislação aplicável, exigências da concessionária e responsabilidade técnica envolvida.

Mesmo quando não existe exigência formal para determinada situação, o planejamento técnico continua sendo uma excelente prática.

Qual cabo devo usar para uma residência?

Não existe uma única bitola que sirva para toda a residência.

A seção depende de fatores como corrente, método de instalação, agrupamento, temperatura, comprimento, queda de tensão e demais critérios aplicáveis.

Posso usar cabo de 2,5 mm² para qualquer tomada?

Não se deve escolher o condutor apenas pela seção nominal.

É necessário avaliar as condições reais do circuito e os critérios de dimensionamento.

O chuveiro deve ter circuito exclusivo?

Por normalmente apresentar uma carga significativa, o chuveiro deve ser avaliado individualmente e, em muitos projetos residenciais, é tratado como circuito específico.

A definição final depende das características da instalação e do equipamento.

Posso aumentar o disjuntor se ele estiver desarmando?

Não sem investigar a causa.

O desligamento pode estar relacionado a sobrecarga, curto-circuito, defeito de equipamento, conexão inadequada ou erro de dimensionamento.

DR e DPS são iguais?

Não.

O DR e o DPS possuem funções diferentes.

O DR está relacionado à proteção contra correntes diferenciais/residuais, enquanto o DPS é destinado à proteção contra surtos transitórios.

Posso usar o neutro como terra?

Não.

O neutro e o condutor de proteção possuem funções diferentes e não devem ser tratados como equivalentes.

O DPS substitui o aterramento?

Não.

A proteção contra surtos deve ser integrada a uma instalação corretamente projetada, incluindo os caminhos necessários para a corrente de surto.

Como saber se uma instalação elétrica está segura?

Uma avaliação adequada deve considerar:

·       condutores;

·       conexões;

·       quadro;

·       proteções;

·       aterramento;

·       DR;

·       DPS;

·       queda de tensão;

·       condições dos componentes;

·       características da instalação.

Quando houver dúvida, procure um profissional qualificado.

38. Conclusão

Um projeto elétrico residencial de qualidade vai muito além da escolha de fios, tomadas e disjuntores.

O processo começa muito antes da instalação.

É necessário:

1.       conhecer a residência;

2.       analisar a planta;

3.       definir os pontos;

4.       levantar as cargas;

5.       identificar os equipamentos;

6.       dividir os circuitos;

7.       calcular as correntes;

8.       dimensionar os condutores;

9.       verificar a queda de tensão;

10.  dimensionar as proteções;

11.  planejar o quadro;

12.  definir o sistema de aterramento;

13.  analisar DR e DPS;

14.  planejar os eletrodutos;

15.  identificar os condutores;

16.  elaborar o diagrama unifilar;

17.  montar o quadro de cargas;

18.  realizar inspeções e verificações.

O mais importante é entender que não existe uma receita única para todas as residências.

Uma casa pequena, uma residência de alto padrão, uma casa antiga em reforma e uma residência equipada com ar-condicionado, aquecimento, automação, energia solar e carregamento de veículo elétrico terão necessidades diferentes.

Por isso, o dimensionamento deve partir das características reais da instalação.

Projeto bem feito não é aquele que simplesmente faz a instalação funcionar. É aquele que considera segurança, desempenho, proteção, manutenção e possibilidade de expansão.

A NBR 5410 continua sendo uma referência fundamental para instalações elétricas de baixa tensão, enquanto seu processo de revisão deve ser acompanhado pelos profissionais do setor.

Instalação elétrica não é lugar para improviso.

Quando houver dúvidas, alterações importantes ou instalações de maior complexidade, procure um profissional habilitado e observe também as exigências da concessionária e demais normas aplicáveis.

Portal dos Eletricistas — informação, conhecimento e segurança para profissionais da elétrica.
