Como Calcular o Disjuntor Geral para Quadro Residencial: Passo a Passo Prático

O disjuntor geral é o elemento central de proteção de um Quadro de Distribuição de Circuitos (QDC). Sua função principal é proteger os condutores da rede elétrica interna contra sobrecargas e curtos-circuitos, desligando toda a instalação antes que os cabos esquentem a ponto de provocar um incêndio.

Dimensionar o disjuntor geral incorretamente gera dois grandes problemas: um disjuntor subdimensionado desarma constantemente quando vários aparelhos são ligados ao mesmo tempo; já um disjuntor superdimensionado não desarmará em uma sobrecarga, colocando em risco a fiação da casa.

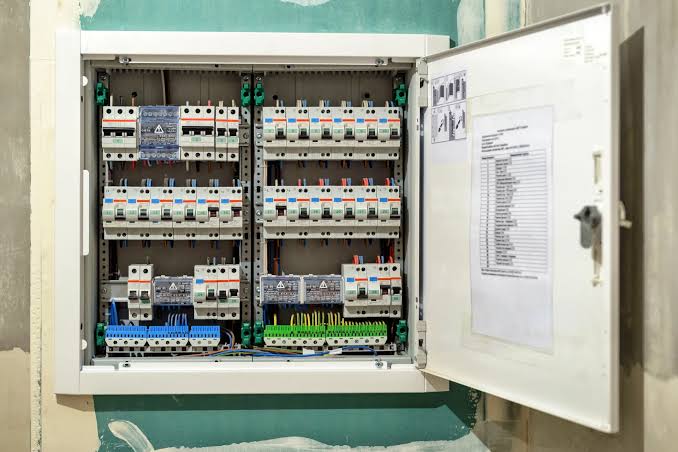

Quadro de distribuição residencial moderno. Fonte: Engehall

A Regra de Ouro da NBR 5410

De acordo com a norma NBR 5410 (Instalações Elétricas de Baixa Tensão), o dimensionamento da proteção de qualquer circuito deve obedecer à seguinte relação fundamental:

                                                                             Ib ≤ In ≤ Iz

Onde:

• Ib (Corrente de Projeto): A corrente elétrica total exigida pelas cargas da residência em pleno funcionamento.

• In (Corrente Nominal do Disjuntor): O valor de corrente comercial impresso no disjuntor geral (ex.: 32A, 40A, 50A, 63A).

• Iz (Capacidade de Condução do Cabo): A corrente máxima que o cabo do ramal de alimentação suporta sem danificar o isolamento.

Em termos simples: o disjuntor deve ser maior ou igual à corrente que a casa gasta, porém menor ou igual à corrente que o cabo aguenta.

Passo a Passo para o Cálculo do Disjuntor Geral

1. Mapeamento e Soma das Potências (Carga Instalada)

Faça uma lista de todos os equipamentos elétricos da residência com suas respectivas potências em Watts (W). Separe em dois grupos:

• TUGs e TUEs (Tomadas e Iluminação): Lâmpadas, geladeira, televisão, micro-ondas, máquina de lavar.

• Cargas de Alta Potência (Específicas): Chuveiros elétricos, ar-condicionado, torneiras elétricas e cooktops.

Exemplo de Carga Instalada Total (P total): 18.500 W (18,5 kW).

2. Aplicação do Fator de Simultaneidade (Potência de Demanda)

Nem todos os aparelhos de uma casa funcionam simultaneamente na potência máxima. Por isso, aplica-se o Fator de Simultaneidade (FS) ou Fator de Demanda (FD) sobre a carga instalada total para obter a Potência de Demanda (Pd).

Pd = P total × FS

Na prática residencial simplificada, adota-se um fator de demanda geral entre 0,60 e 0,80 dependendo do perfil de uso da família.

3. Cálculo da Corrente de Projeto (Ib)

Com a potência de demanda calculada, aplica-se a fórmula da potência elétrica correspondente ao tipo de fornecimento da concessionária local (considerando um fator de potência típico cos ϕ ≈ 0,95 para residências):

Sistema Monofásico ou Bifásico sem Neutro (F-F):

Ib = Pd / (V × 0,95)

Sistema Trifásico:

Ib = Pd / (1,732 × V × 0,95)

(Onde V é a tensão de linha/fase, como 127V, 220V ou 380V)

.

Exemplo Prático de Dimensionamento

Imagine uma residência bifásica (Fase + Fase + Neutro) em 220V com as seguintes características:

1. Carga Instalada Total (P total): 15.000 W

2. Fator de Demanda Adotado (FS): 0,70 (70%)

3. Potência de Demanda (Pd): 15.000 × 0,70 = 10.500 W

4. Fator de Potência (cos ϕ): 0,95

Cálculo da Corrente de Projeto (Ib):

Ib = 10.500 / (220 × 0,95)

Ib = 10.500 / 209 = 50,24 A

Escolha do Disjuntor (In) e Cabos (Iz):

• A corrente de projeto calculada é de 50,24 A.

• Escolhe-se o disjuntor comercial de valor nominal imediatamente superior: Disjuntor Bipolar Termomagnético de 63 A (padrão DIN, Curva C).

• O cabo de entrada do alimentador deve ter capacidade de condução (Iz) igual ou superior a 63 A. Consultando a NBR 5410:

• Cabo de 10 mm²: Suporta até 57 A (Insuficiente para proteger com disjuntor de 63A).

• Cabo de 16 mm²: Suporta até 76 A (Atende à condição: 50,24 A ≤ 63 A ≤ 76 A).

Tabela de Consulta Rápida (Referência Residencial)

Checklist de Segurança Antes da Instalação

• Curva do Disjuntor: Para quadros residenciais gerais, utiliza-se a Curva C (disjuntor para cargas indutivas moderadas e resistivas).

• Padrão Comercial: Dê preferência a disjuntores no padrão DIN (modelos brancos mais finos), que possuem resposta térmica e magnética mais precisa que o antigo padrão NEMA (preto).

• Dispositivo DR (Diferencial Residual): Lembre-se de que o disjuntor geral protege contra sobrecarga e curtos-circuitos. Para proteção contra choques elétricos, é obrigatória a instalação de um Interruptor Diferencial Residual (IDR) geral ou nos circuitos terminais.
