Tomada 10A ou 20A: Qual a Diferença e Quando Usar Cada Uma
Você já tentou ligar um aparelho novo e o plugue não entrou na tomada? Ou percebeu a tomada esquentando depois de ligar uma air fryer? Isso acontece porque existem dois padrões de tomada no Brasil: 10A e 20A, e escolher o errado causa desde mau contato até risco de incêndio. Neste guia você entende a diferença, vê uma tabela com os aparelhos mais comuns e aprende a escolher a tomada certa para cada caso.
O que significam 10A e 20A na tomada
O número indica a corrente máxima que a tomada e o plugue foram feitos para suportar com segurança. Desde a norma NBR 14136, o padrão brasileiro tem dois modelos:
- Tomada 10A: furos com pinos de 4,0 mm. Para aparelhos que consomem até 10 A.
- Tomada 20A: furos com pinos de 4,8 mm, mais grossos. Para aparelhos que consomem mais de 10 A, até 20 A.
O plugue de 20A tem pinos mais grossos e não entra na tomada de 10A. Isso é proposital: impede que um aparelho de corrente alta seja ligado numa tomada que não aguenta.
Como saber qual tomada usar
Corrente (A) = Potência (W) ÷ Tensão (V)
Exemplo: uma air fryer de 1.600 W em 127V puxa 1.600 ÷ 127 ≈ 12,6 A. Passou de 10 A, então pede tomada e plugue de 20A. A mesma air fryer em 220V puxa 1.600 ÷ 220 ≈ 7,3 A, e a tomada de 10A atende.
Tabela: qual tomada para cada aparelho
|
Aparelho |
Potência típica |
Corrente em 127V |
Corrente em 220V |
Tomada |
|
Carregador, TV, notebook |
50 a 300 W |
até 2,5 A |
até 1,5 A |
10A |
|
Geladeira |
150 a 300 W |
2 a 3 A |
1 a 1,5 A |
10A |
|
Ventilador |
80 a 200 W |
até 1,6 A |
até 1 A |
10A |
|
Liquidificador, cafeteira |
500 a 1.000 W |
4 a 8 A |
2,3 a 4,5 A |
10A |
|
Ferro de passar |
1.000 a 1.500W |
8 a 12 A |
4,5 a 7 A |
10A em 220V; 20A em 127V
se passar de 10 A |
|
Secador de cabelo |
1.800 a 2.200 W |
14 a 17 A |
8 a 10 A |
20A em 127V; 10A (no limite)
em 220V |
|
Ar-condicionado 9.000
BTU |
800 a 1.100 W |
8 a 11 A |
4 a 6 A |
20A em 127V; 10A em 220V | |
Por que 220V ajuda nas tomadas
Circuito exclusivo para aparelhos acima de 10 A
Não basta trocar a tomada. A NBR 5410 orienta que equipamentos com corrente nominal acima de 10 A tenham circuito exclusivo, as chamadas TUEs (tomadas de uso específico), saindo direto do quadro de distribuição. Dividir uma tomada de 20A com outros aparelhos faz o disjuntor desarmar e o fio esquentar. É o que acontece, por exemplo, com ar-condicionado, micro-ondas e air fryer ligados no mesmo circuito da cozinha.
No circuito de tomadas, o cabo mínimo é de 2,5 mm². O disjuntor precisa ficar abaixo da capacidade do fio. Para entender o cálculo completo, leia Como dimensionar cabos elétricos passo a passo e, para o caso do ar-condicionado, Ar-Condicionado: Qual Disjuntor e Fio Usar.
Erros comuns com tomadas
- Usar adaptador "benjamim" (T) para ligar vários aparelhos: a tomada recebe corrente demais e esquenta.
- Trocar o plugue de 20A por um de 10A: o plugue não aguenta a corrente e derrete.
- Lixar ou afinar os pinos para encaixar: gera mau contato, faísca e superaquecimento.
- Ligar vários aparelhos de potência alta na mesma tomada: a soma das correntes passa do limite.
- Usar tomada de 10A para aparelho de 20A: o ponto de contato esquenta, o isolamento amolece e pode haver curto.
- Instalar tomada sem terra: o aparelho fica sem proteção contra fuga de corrente.
Sinais de que a tomada está sobrecarregada
- Tomada ou plugue quentes ao toque
- Cheiro de plástico queimado
- Marcas escuras ou derretidas no plugue
- Plugue folgado ou que "solta" da tomada
- Disjuntor desarmando ao ligar o aparelho
DR, DPS e terra nas tomadas
- Terra é obrigatório. Tomadas 2P+T têm o terceiro pino justamente para a proteção contra fugas. Veja como testar em Como verificar o aterramento de uma casa e entenda por que nunca ligar o neutro na carcaça em Neutro e Terra.
- DR de 30 mA: protege contra choques em tomadas de cozinha, banheiro, área de serviço e áreas externas. Se ele desarmar sem motivo, leia Dispositivo DR desarmando sozinho.
- DPS: ajuda a proteger aparelhos eletrônicos de surtos. Veja DPS: para que serve e como instalar no QDC.
Quantas tomadas colocar em cada cômodo
Perguntas frequentes
Posso usar tomada de 20A em qualquer lugar?
Sim, desde que o cabo (mínimo 2,5 mm²), o disjuntor e o circuito estejam dimensionados para a corrente. Usar tomada de 20A em um circuito com fio fino não resolve nada, só esconde o problema.
Qual a diferença entre tomada de 10A e 20A?
A de 20A tem furos maiores (pinos de 4,8 mm) e suporta corrente maior. A de 10A tem furos menores (4,0 mm) e é para aparelhos que consomem até 10 A.
Air fryer usa tomada de 10A ou 20A?
Em 127V, em geral 20A, porque a corrente passa de 10 A. Em 220V, a corrente cai e a tomada de 10A costuma atender. Confira na etiqueta.
Ar-condicionado liga em tomada comum?
Só se a corrente do aparelho e o circuito forem adequados e a tomada for compatível com o plugue. Em geral, os modelos acima de 9.000 BTU em 127V pedem circuito exclusivo. Veja o dimensionamento em Ar-Condicionado: Qual Disjuntor e Fio Usar.
Posso trocar uma tomada de 10A por 20A sozinho?
Trocar o espelho é simples, mas antes confira se o cabo e o disjuntor do circuito aguentam a corrente. Se tiver dúvida, chame um eletricista.
Conclusão
A escolha entre tomada 10A e 20A depende da corrente do
aparelho: até 10 A, tomada de 10A; acima disso, tomada de 20A em circuito
dimensionado.
Confira sempre a etiqueta, use circuito exclusivo para
cargas altas e nunca force o encaixe do plugue. Se precisar calcular a queda de
tensão de um circuito longo, use a Calculadora
de Queda de Tensão, e consulte as tabelas do portal ou
o Assistente de IA para
outras dúvidas.

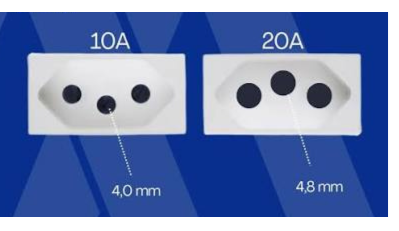

Comparação entre tomada 10A e tomada 20A com plugues de pinos de 4,0 mm e 4,8 mm
